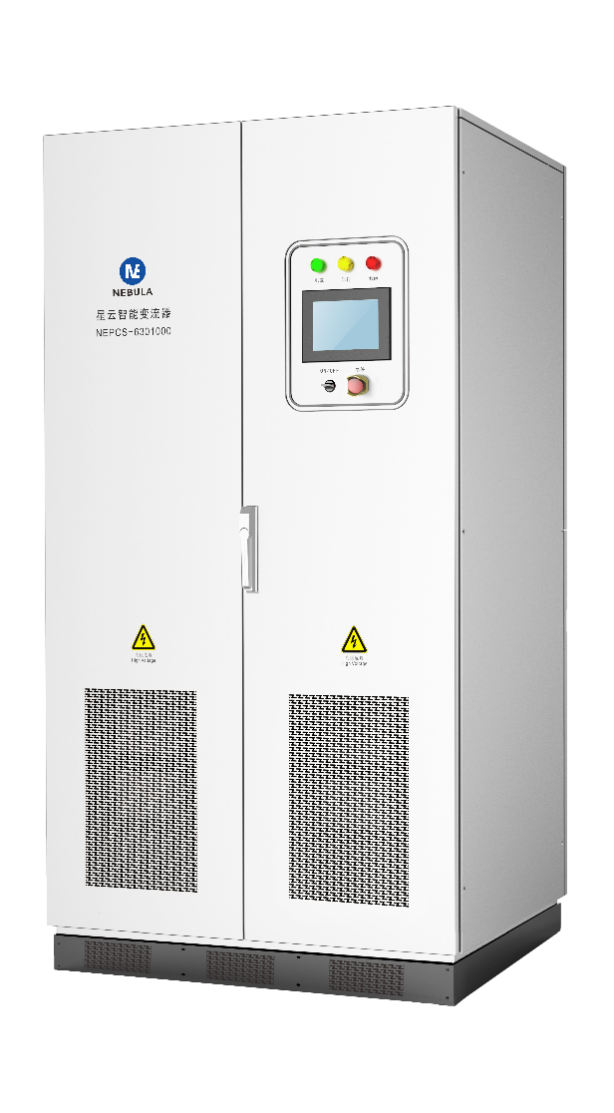

نیبولا 630 kW د انرژي ذخیره کولو کنورټر (NEPCS-6301000-E101)

د انرژي ذخیره کولو سیسټم کې ، د انرژي ذخیره کولو کنورټر هغه وسیله ده چې د بیټرۍ سیسټم او بریښنا شبکې (او/یا بار) ترمینځ وصل کیږي ترڅو د بریښنا دوه اړخیزه تبادله احساس کړي ، کوم چې کولی شي د انرژي ذخیره کولو چارج / خارجیدو پروسه کنټرول کړي. بیټرۍ، AC او DC بدلوي، او د بریښنا د شبکې په نشتوالي کې مستقیم AC بار ته بریښنا رسوي.

دا د بریښنا تولید ، لیږد او توزیع اړخ او د بریښنا ذخیره کولو سیسټم کارونکي اړخ کې پلي کیدی شي.دا په عمده توګه د نوي کیدونکي انرژي سټیشنونو کې پلي کیږي لکه باد ، د لمریزې بریښنا سټیشنونه ، د لیږد او توزیع سټیشنونه ، صنعتي او سوداګریز انرژي ذخیره کول ، توزیع شوي مایکرو گرډ انرژي ذخیره کول ، د PV میشته بریښنایی موټرو چارج سټیشنونه ، او داسې نور.

همدا اوس اړیکه ونیسئ

د ازموینې توکي

فعالیت توضیحات

د انرژي ذخیره کولو سیسټم کې ، هوښیار کنورټر (یا د انرژي ذخیره کولو کنورټر) د بیټرۍ سیسټم او بریښنا شبکې (او/یا بار) ترمینځ د دوه اړخیزه بریښنا انرژي بدلولو لپاره وسیله ده چې کولی شي د بیټرۍ چارج کولو او خارجیدو پروسه کنټرول کړي.د AC-DC تبادلې لپاره، دا کولی شي په مستقیم ډول د ګریډ پرته AC بار وړاندې کړي.
د انرژي ذخیره کولو کنورټرونه په پراخه کچه د بریښنایی بریښنا سیسټمونو ، د ریل ټرانسپورټ ، نظامي ، ساحل میشته ، د پطرولیم ماشینونو ، د نوي انرژي موټرو ، د باد بریښنا تولید ، سولر فوتوولټیک او نورو برخو کې کارول کیږي ترڅو د بریښنا دوه اړخیز جریان ترلاسه کړي د ګریډ چوټي شیوینګ او د وادي ډکول ، د بریښنا نرم کول ، د انرژي ریسایکل کول ، بیک اپ بریښنا ، د نوي کیدونکي انرژي لپاره د ګریډ اتصال وغيره ، ترڅو په فعاله توګه د گرډ ولټاژ او فریکونسۍ ملاتړ وکړي او د بریښنا رسولو کیفیت ښه کړي.
دا د بریښنا تولید اړخ کې د انرژي ذخیره کولو سیسټم کې پلي کیدی شي ، د بریښنا شبکې لیږد او توزیع اړخ او د بریښنا سیسټم کارونکي اړخ ، په عمده ډول د نوي کیدونکي انرژي باد او سولر PV هایبرډ بریښنا سیسټمونو ، لیږد او توزیع سټیشنونو کې پلي کیدی شي. د صنعتي او سوداګریزو انرژي ذخیره کول او توزیع شوي مایکرو گرډ انرژي ذخیره کول، د ذخیره کولو او چارج کولو سټیشنونه او نور.
قوي گرډ تطابق، د لوړ بریښنا کیفیت او ټیټ هارمونیک؛د بیټرۍ د ژوند اوږدولو لپاره د بیټرۍ دوه اړخیز چارج او د خارج کیدو مدیریت؛د بیټرۍ الګوریتم سره ترڅو بیټرۍ په مؤثره او خوندي ډول چارج کړي؛د مختلف بیټرۍ چارج کولو غوښتنلیکونو لپاره د DC ولټاژ پراخه لړۍ؛د 97.5٪ پورې د تبادلې نرخ سره د مؤثره انرژي تبادلې لپاره د درې درجې ټوپولوژی ټیکنالوژي؛د بریښنا ټیټ مصرف او د بار وړلو ټیټ ضایعات؛د فعال گرډ محافظت، د غلطی نظارت او محافظت دندو سره؛د عملیاتي وضعیت او د ګړندي غلطۍ موقعیت لپاره ریښتیني وخت څارنه؛د ډیری کنورټر واحدونو موازي پیوستون ملاتړ کوي ترڅو د لوړ بریښنا کچې اړتیاوې پوره کړي؛د ګریډ سره وصل او آف گرډ عملیاتو سره ، د ګریډ سره وصل او آف گرډ حالت لپاره د هوښیار اتومات سویچ ملاتړ کول؛مخکینۍ ساتنه او اسانه نصب کول، د مختلف غوښتنلیک سایټونو سره د تطبیق وړ.

د تطبیق وړ رینج

دا د بریښنا تولید اړخ کې د انرژي ذخیره کولو سیسټم کې پلي کیدی شي ، د بریښنا شبکې لیږد او توزیع اړخ او د بریښنا سیسټم کارونکي اړخ ، په عمده ډول د نوي کیدونکي انرژي باد او سولر PV هایبرډ بریښنا سیسټمونو ، لیږد او توزیع سټیشنونو کې پلي کیدی شي. د صنعتي او سوداګریزو انرژي ذخیره کول او توزیع شوي مایکرو گرډ انرژي ذخیره کول، د ذخیره کولو او چارج کولو سټیشنونه او نور.

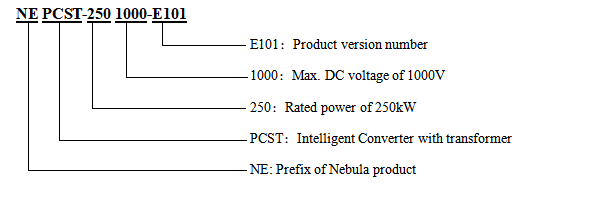

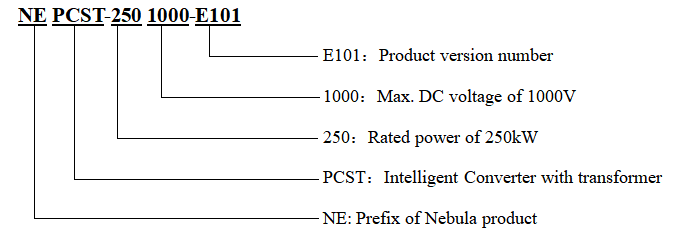

د ماډل تفصیل

بڼه

د تطبیق وړ حد

د ماډل توضیحات

برخی

قوي گرډ تطابق:
د لوړ ځواک کیفیت او ټیټ هارمونیک؛
د ټاپوګانو ضد او ټاپو کولو عملیات ، د لوړ / ټیټ / صفر ولټاژ سواری لپاره ملاتړ ، د ګړندي بریښنا لیږد.
د بیټرۍ جامع مدیریت:
د بیټرۍ ژوند اوږدولو لپاره د بیټرۍ دوه اړخیزه چارج او خارج کیدو مدیریت.
د بیټرۍ الګوریتم سره په مؤثره او خوندي ډول د بیټرۍ چارج کولو لپاره؛
د مختلف بیټرۍ چارج کولو غوښتنلیکونو لپاره د DC ولټاژ پراخه لړۍ.
د عملیاتو ډیری طریقې، د پری چارج سره، د دوامداره اوسني / ولتاژ چارج کول، د بریښنا ثابت چارج او خارج کول، دوامداره اوسني خارج کول او نور.
د تبادلې غوره موثریت:
د 97.5٪ پورې د تبادلې نرخ سره د مؤثره انرژي تبادلې لپاره د درې درجې ټوپولوژی ټیکنالوژي؛
1.1 ځله اوږدمهاله اوورلوډ عملیات ، د موثریت او اعتبار دواړو شرایطو کې د عمومي عملیاتو لپاره قوي گرډ ملاتړ چمتو کوي.
د ټیټ سټینډ بای بریښنا مصرف او ټیټ نه بار زیانونه.
خوندیتوب او اعتبار:
د فعال گرډ محافظت، د غلطی نظارت او محافظت دندو سره.
د عملیاتي حالت او ګړندي خطا موقعیت لپاره ریښتیني وخت څارنه.
قوي مطابقت:
د فعال او عکس العمل بریښنا جبران لپاره د ډیری گرډ لیږلو ملاتړ کول.
د لوړ بریښنا کچې اړتیاو پوره کولو لپاره د څو کنورټر واحدونو موازي پیوستون ملاتړ وکړئ.
د ګریډ سره وصل او آف گرډ عملیاتو سره ، د ګریډ سره وصل او آف گرډ حالت لپاره د هوښیار اتومات سویچ ملاتړ کوي.
د مخ ساتنه او اسانه نصب، د مختلفو غوښتنلیک سایټونو سره د تطبیق وړ.

اصلي دنده
1) د کنټرول بنسټیز فعالیت
د بریښنا د دوامداره چارج کولو او خارج کیدو د شبکې سره وصل کنټرول؛
د شبکې سره وصل ثابت ولتاژ او دوامداره اوسني چارج کول؛
غیر گرډ V/F کنټرول:
د عکس العمل بریښنا جبران تنظیم کنټرول؛
آن گرډ / آف گریډ اسانه سویچنگ کنټرول؛
د ټاپوګانو ضد محافظت فعالیت او د حالت بدلولو لپاره د ټاپو کشف کول؛
د غلط موټر چلولو کنټرول؛
2) د ځانګړي فعالیت لپاره توضیحات په لاندې ډول دي:
د انرژي ذخیره کولو بیټرۍ چارج کولو او خارجولو کنټرول: د انرژي ذخیره کولو کنورټر کولی شي بیټرۍ چارج او خارج کړي.د چارج کولو ځواک او خارجولو ځواک د انتخاب لپاره دي.د چارج کولو او خارجولو مختلف حالتونه د ټچ سکرین یا کوربه کمپیوټر لخوا تعدیل شوي.
د چارج کولو طریقو کې د ثابت اوسني چارج (DC)، ثابت ولتاژ چارج (DC)، د دوامداره بریښنا چارج (DC)، د دوامداره بریښنا چارج (AC) شامل دي.
د ډیسچارج حالتونو کې شامل دي ثابت اوسني خارج کول (DC) ، ثابت ولتاژ خارج کول (DC) ، دوامداره بریښنا خارج کول (DC) ، دوامداره بریښنا خارج کول (AC) ، او داسې نور.
د عکس العمل بریښنا کنټرول: د انرژي ذخیره کولو کنورټرونه د بریښنا فاکتور او د عکس العمل بریښنا تناسب لپاره کنټرول چمتو کوي.د بریښنا فاکتور او د عکس العمل ځواک تناسب کنټرول باید د عکس العمل ځواک انجیکشن سره ترلاسه شي.
د کنورټر دا فعالیت د هغه وخت احساس کیدی شي کله چې دواړه د چارج کولو او خارجولو عملیات ترسره کوي.د عکس العمل بریښنا ترتیب د کوربه کمپیوټر یا ټچ سکرین لخوا ترسره کیږي.
د محصول ولټاژ او فریکونسۍ ثبات: د انرژي ذخیره کولو کنورټرونه کولی شي د عکس العمل ځواک او فعال ځواک کنټرولولو سره د گرډ سره وصل سیسټمونو کې د محصول ولټاژ او فریکونسۍ ثبات تنظیم کړي.د دې فعالیت د احساس کولو لپاره، د انرژي ذخیره کولو لوی پلانټ ته اړتیا ده.
د جلا شوي گرډ لپاره خپلواک انورټر کنټرول: د انرژي ذخیره کولو کنورټر په جلا شوي گرډ سیسټم کې خپلواک انورټر فعالیت لري ، کوم چې کولی شي د تولید ولټاژ او فریکونسۍ ثبات کړي او مختلف بارونو ته بریښنا ورسوي.
خپلواک انورټر موازي کنټرول: په لویه پیمانه غوښتنلیکونو کې ، د انرژي ذخیره کولو کنورټرونو خپلواک انورټر موازي فعالیت د سیسټم بې ځایه کیدو او اعتبار زیاتوي.څو کنورټر واحدونه په موازي توګه وصل کیدی شي.
یادونه: خپلواک انورټر موازي اړیکه یو اضافي فعالیت دی.د انرژی ذخیره کولو کنورټر د ګریډ سره وصل شوي او خپلواک انورټر تر مینځ بې له ځنډه تیریږي ، د بهرني جامد سویچ کولو سویچ ته اړتیا لري.
د کلیدي وسیلو د ناکامۍ خبرداری: د کارونې وضعیت دمخه خبرداری او د محصول استخباراتو ښه کولو لپاره د انرژي ذخیره کولو کنورټرونو کلیدي وسیلو ناکامي نښې.

3.د حالت بدلول
کله چې کنورټر په لومړني بند کې ځواکمن شي، د کنټرول سیسټم به د کنټرول او سینسر سیسټمونو بشپړتیا تصدیق کولو لپاره د ځان چک بشپړ کړي.د ټچ سکرین او DSP په نورمال ډول پیل کیږي او کنورټر د بند حالت ته ننوځي.د بندیدو په جریان کې ، د انرژي ذخیره کولو کنورټر د IGBT نبض بندوي او د AC/DC تماس کونکي قطع کوي.کله چې په سټنډرډ کې وي، د انرژي ذخیره کولو کنورټر د IGBT نبض بندوي مګر د AC/DC تماس کونکي بندوي او کنورټر په ګرم سټینډ بای کې وي.
● بندول
د انرژي ذخیره کولو کنورټر د بند حالت کې وي کله چې د عملیاتو امر یا مهالویش ترلاسه نشي.
د شټ ډاون حالت کې ، کنورټر د ټچ سکرین یا پورتنۍ کمپیوټر څخه د عملیاتو کمانډ ترلاسه کوي او کله چې د عملیاتو شرایط پوره کیږي د بند حالت څخه عملیاتي حالت ته لیږدوي.د عملیاتو حالت کې، کنورټر د عملیاتو حالت څخه د بند حالت ته ځي که چیرې د بند کمانډ ترلاسه شي.
● ولاړ
په سټینډ بای یا عملیاتي حالت کې، کنورټر د ټچ سکرین یا پورتنۍ کمپیوټر څخه یو سټینډ بای کمانډ ترلاسه کوي او سټینډ بای حالت ته ننوځي.په سټنډرډ حالت کې ، د کنورټر AC او DC اړیکه بنده ساتي ، کنورټر عملیاتي حالت ته ننوځي که چیرې د عملیاتو کمانډ یا مهالویش ترلاسه شي.
● چلول
د عملیاتو حالتونه په دوه عملیاتي حالتونو ویشل کیدی شي: (1) د آف گرډ عملیات حالت او (2) د شبکې سره وصل عملیات حالت.د گرډ سره وصل حالت د چارج کولو او خارجولو لپاره کارول کیدی شي.د گرډ سره وصل حالت کې، کنورټر د بریښنا کیفیت تنظیم کولو او د عکس العمل بریښنا کنټرول ترسره کولو توان لري.په آف گرډ حالت کې، کنورټر کولی شي بار ته مستحکم ولتاژ او فریکونسۍ محصول چمتو کړي.
● خطا
کله چې د ماشین خرابوالی یا بهرني شرایط د ماشین د جواز وړ عملیاتي حد کې نه وي ، کنورټر به فعالیت ودروي؛د AC او DC تماس کونکي سمدلاسه منقطع کړئ ترڅو د ماشین اصلي سرکټ د بیټرۍ ، گرډ یا بار څخه منحل شي ، په کوم ځای کې دا د غلط حالت ته ننوځي.ماشین د غلط حالت ته ننوځي کله چې بریښنا لیرې شي او خطا پاکه شي.
3.Operating mode
د کنورټر عملیاتي حالتونه په دوه عملیاتي حالتونو ویشل کیدی شي: (1) آف گرډ عملیات حالت او (2) د ګریډ سره وصل عملیات حالت.
• د گرډ سره وصل حالت
د گرډ سره وصل حالت کې، کنورټر کولی شي د چارج کولو او خارجولو دندې ترسره کړي.
په چارج کې د ثابت اوسني چارج (DC)، د دوامداره ولتاژ چارج (DC)، د دوامداره بریښنا چارج (DC)، دوامداره بریښنا چارج (AC) شامل دي.
په ډیسچارج کې د دوامداره اوسني خارج کول (DC) ، د دوامداره ولتاژ خارج کول (DC) ، دوامداره بریښنا خارج کول (DC) ، د دوامداره بریښنا خارج کول (AC) شامل دي.
• آف گرډ حالت
په آف گرډ حالت کې، بیټرۍ د دوامداره ولټاژ او فریکونسۍ AC بریښنا رسولو چمتو کولو لپاره رخصت کیږي چې بار ته په 250kVA کې درجه بندي کیږي.په مایکروګریډ سیسټمونو کې، بیټرۍ چارج کیدی شي که چیرې د بهرني جنراتور لخوا تولید شوي بریښنا د بار لخوا مصرف شوي بریښنا څخه ډیر وي.
• د حالت بدلول
د گرډ سره وصل حالت کې ، د انرژي ذخیره کولو کنورټر د چارج کولو او خارج کیدو ترمینځ سویچ کول مستقیم ترسره کیدی شي ، پرته لدې چې سټینډ بای حالت ته ننوځي.
د چارج کولو او ډیسچارج کولو حالت او خپلواک انورټر حالت ترمینځ بدلول د شبکې په شتون کې امکان نلري.یادونه: د بې سیمه سویچ کولو حالت پرته.
د خپلواک انورټر چلولو لپاره باید د شبکې شتون شتون ونلري.یادونه: د موازي عملیاتو پرته.
4. بنسټیز محافظت فعالیت
هوښیار کنورټر د محافظت پیچلي فعالیت لري ، کله چې د ان پټ ولټاژ یا گرډ استثنا واقع شي ، دا کولی شي په مؤثره توګه د هوښیار کنورټر خوندي عملیاتو خوندي کولو لپاره عمل وکړي تر هغه چې استثنا حل شي او بیا د بریښنا تولید ته دوام ورکړي.د ساتنې توکي شامل دي.
• د بیټرۍ قطبي د بیرته راګرځیدو محافظت
• د DC ډیر ولتاژ/کم ولتاژ محافظت
• DC over-current
• د ګریډ اړخ اوور/کم ولتاژ محافظت
• د اوسني محافظت په اړه د ګریډ اړخ
• د ګریډ اړخ اوور/د فریکونسي محافظت لاندې
• د IGBT ماډل غلطی محافظت: د IGBT ماډل د اوسني محافظت، IGBT ماډل د تودوخې څخه ډیر
• ټرانسفارمر/ انډکټر د تودوخې څخه ډیر محافظت
• د رڼا ساتنه
• د ټاپوګانو غیر پلان شوي ساتنه
• د محیطي تودوخې څخه ډیر محافظت
• د مرحلې ناکامۍ محافظت (غلط پړاو ترتیب، د مرحلې ضایع)
• د AC ولتاژ انډول ساتنه
• د فین ناکامۍ ساتنه
• AC، DC اړخ اصلي contactor ناکامۍ د ساتنې
• د AD نمونې د ناکامۍ محافظت
• د داخلي لنډ سرکټ محافظت
• د DC اجزا د لوړ محافظت څخه
